Sistema de Agua de Enfriamiento en Refinerías

Cliente: Saudi Aramco Refinery, Saudi Arabia

Esta refinería de Saudi Aramco fue construida en 1981 y produce más de 100 KBD. El sistema de enfriamiento de agua incluye torres de enfriamiento centrales, una red de tuberías de muchos kilómetros de longitud y aproximadamente 300 intercambiadores de calor y equipos que tienen que ser enfriados. El volumen interior total del sistema de enfriamiento es de 5.500 m³.  El agua de alimentación contiene alrededor de 2000 TSD y la purga tiene más o menos 5000 TSD.

Cada 3 años se realiza una parada de planta planificada, para comprobar los intercambiadores de calor y la integridad de toda la planta. La mayoría de los equipos presentan problemas de incrustaciones, fouling y taponamiento – en los intercambiadores de calor no sólo en los tubos, sino también por el lado de la carcasa. La corrosión también es un gran problema y ha causado paradas de emergencia.

El procedimiento de limpieza siempre se realiza de la misma manera. Un intercambiador de calor tras otro se desmonta, se limpia mecánica y químicamente y se vuelve a ensamblar. Esto consume mucho tiempo y dinero. Al principio, se instalaron Anillos Merus en algunos de los intercambiadores de calor más críticos.  Eran fáciles de abrir y revisar.

El resultado del tratamiento del agua

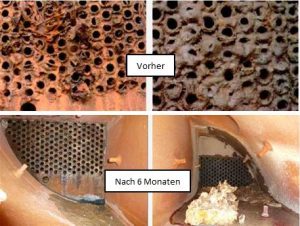

Superficie en un intercambiador de calor tubulat antes y después

Las primeras fotos muestran el desarrollo en uno de los intercambiadores de calor. Antes de la instalación, después de 6 meses de funcionamiento, el haz de tubos estaba incrustado y taponado.

Aparte del óxido, la cal y el barro, se asentaron sustancias extrañas introducidas a través de las torres de enfriamiento. En este estado los intercambiadores de calor se abrieron únicamente para tomar estas fotos antes de instalar los Anillos Merus. No se llevó a cabo ninguna limpieza antes de que se cerraran de nuevo para iniciar la fase de prueba.

Las imágenes de abajo muestran la entrada y salida de un haz de tubos perteneciente a un intercambiador de calor de 6 cámaras. Después de 6 meses de tratamiento de agua con el Anillo Merus  la superficie está limpia. Los depósitos, la cal y la corrosión han desaparecido.

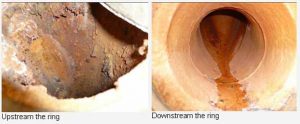

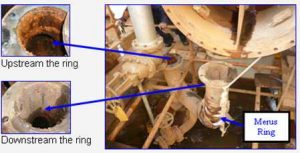

Tubería aguas arriba y aguas abajo del anillo Merus

Mucha corrosión aguas arriba del anillo Merus en comparación con la tubería aguas abajo

Después de este éxito, instalamos Anillos Merus en otros 50 intercambiadores de calor. En la siguiente parada de refinería programada, estos se abrieron para mantenimiento. Los resultados y las diferencias fueron muy evidentes; los Intercambiadores de Calor tratados con Merus se encontraban totalmente limpios o en mucho mejor estado de limpieza que aquellos no tratados.

Aparte de eso se puede ver el efecto Merus en las fotos. Este se propaga en la dirección del flujo. Aquí se puede ver que aguas arriba (antes del Anillo Merus) todavía hay depósitos y corrosión. Mientras que aguas abajo la tubería está casi limpia.

Las piezas que fueron alcanzadas por el efecto del Anillo Merus tienen una superficie limpia. Como esta era una prueba, se instalaron suficientes Anillos Merus para proteger las partes sensibles en los intercambiadores de calor. Si se requiere que todo el sistema con todas las tuberías esté libre de corrosión e incrustaciones, será necesario instalar más Anillos Merus.

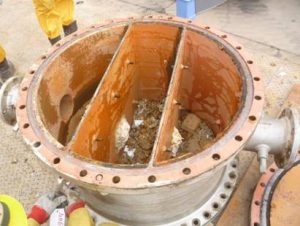

Cabezal de un intercambiador de calor tubular

La última imagen muestra el cabezal de un intercambiador de calor. La foto fue tomada antes de su transporte a un lugar de limpieza especial, ya que esto no se hace en la refinería.

Cuando el cabezal fue soltado bruscamente sobre la plataforma del camión, las partículas de corrosión, óxido y cal simplemente cayeron sobre la plataforma. Esto convenció al cliente de que la limpieza de los componentes es muy fácil, si el agua es tratada por Merus. Ahora usualmente es suficiente con limpiar las piezas con un limpiador de alta presión.

El objetivo a largo plazo de esta instalación es optimizar el rendimiento de la refinería manteniendo limpio todo el circuito de enfriamiento. Por lo tanto, se han agregado, y también reemplazado algunos Anillos Merus.
